Can-Bus-liitäntä kaukovalolle Strands

Ei varastossa

Ilmoita minulle kun tämä tuote on varastossa
Vertailuhinta:
  • Ohjaa lisävalot (LED-barit tai lisäajovalot) auton vakiokaukovalokatkaisijalla
  • Tarpeen uusimmissa autoissa, joissa kaukovalot käynnistetään pulssisignaalilla jatkuvan virran sijaan
  • Riippumaton valotyypistä: halogeeni, xenon tai LED
  • Yksi CANBUS-interface riittää per auto, lisävalojen määrästä riippumatta
  • Antaa analogisen +12 V lähtösignaalin (violetti johto), jonka voi kytkeä mihin tahansa lisävalojen johtosarjaan
  • Tila-LED ilmaisee CANBUS-yhteyden ja tunnistuksen tilan

Tuotekuvaus

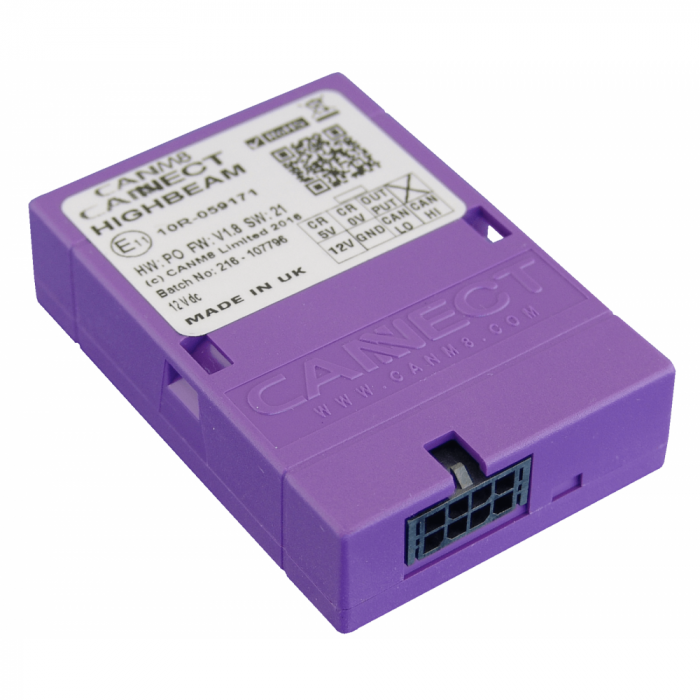

Cannect CanM8 - ihmelaatikko CANBUSin kuunteluun!

Canbus M8 on ratkaisu sinulle, joka haluat ohjata lisävalaistusta (LED-barit tai lisävalot) auton vakiolla kaukovalojen kytkimellä. Canbus M8 tarvitaan yleensä vain kaikkein uusimpiin autoihin, joissa kaukovalojen käynnistymistä ilmoitetaan virtapulssilla jatkuvan virran sijaan. Toimii riippumatta siitä, millaiset valot autossa on – halogeeni, xenon tai LED.

Miten Canbus Interface toimii?

Yksi Canbus Interface -boksi riittää autoa kohden, riippumatta siitä, kuinka monta lisävaloa tai LED-baria asennat- CANBUS interface tunnistaa kaukovalojen signaalin kuuntelemalla auton CANBUS-järjestelmää ja lähettää sen jälkeen analogisen 12 voltin plus-signaalin (violetissa johdossa). Tämän signaalin voit kytkeä mihin tahansa lisävaloille tarkoitettuun johtosarjaan. Näin kaukovalot aktivoituvat, kun aktivoit ohjainvivun ratin luona.

Kuinka asennan CanM8-moduulin?

Asennus tulee tehdä juuri oman automallisi asennuskaavion mukaan; liitteistä löydät asennuskaavioita. Pieni boksi kytketään nimittäin eri paikkoihin eri automalleissa. Yleensä moduuli kytketään jonnekin matkustamoon; se voi olla ohjauspylvään luona, hansikaslokeron yhteydessä, diagnostiikkaliittimessä (OBD), soittimen takana tai vastaavassa. Asennus voi olla hankala kokemattomalle; kädentaitoinen voi tehdä asennuksen kotona. Muista kuitenkin pyytää apua, jos se ylittää teknisen osaamisesi.

Eri kaapeleiden kytkentä

Punainen: Kytke +12 V jatkuvaan virtaan

Musta: Liitä sopivaan MAA runkoon.

Valkoinen: CAN HI

Punainen: CAN LO

Violetti: Antaa +12 V, kun kaukovalot ovat päällä; kytketään lisävalojohtosarjan signaalijohtoon.

Toiminnan tarkistus

On tärkeää asentaa CANBUS interface asennusohjeiden mukaisesti, liittimen vieressä on diodi, joka ilmaisee sen tilan. Alla näet selitykset diodin toiminnalle ja värille.

 Vilkuva punainen valo: Yhteys ajoneuvon CANBUSiin ja ajoneuvon tilan tutkiminen.
Jatkuva punainen valo: Yhteys CANBUSiin, mutta ajoneuvo on edelleen tunnistettu. (Tarkista asennusohje ja varmista, ettet ole kytkenyt Highia Low’hon tai päinvastoin)
Jatkuva vihreä valo: Yhteys CANBUSiin ja ajoneuvo on tunnistettu.
Vilkuva vihreä valo: Ajoneuvon nopeus tunnistettu.
